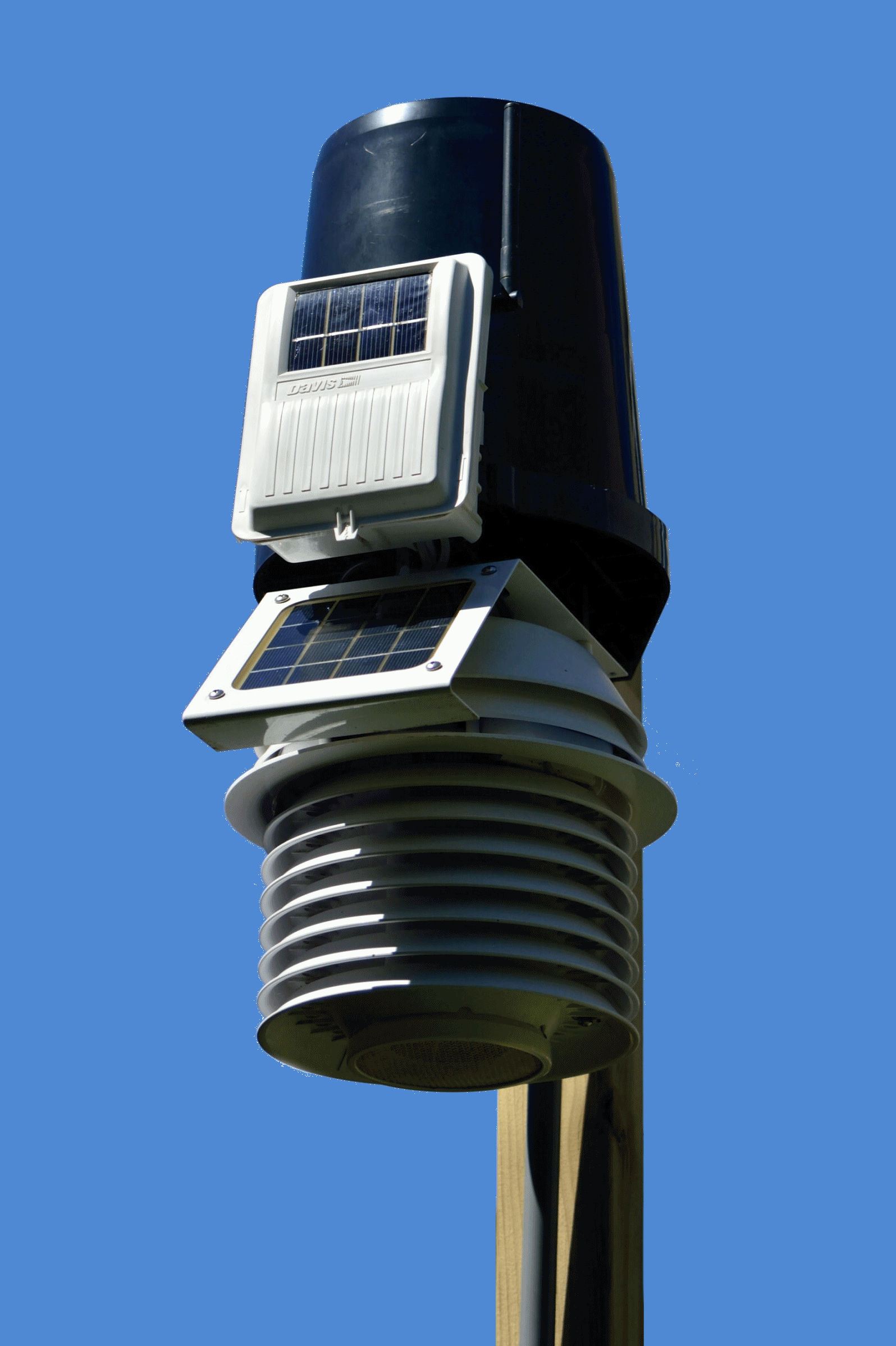

Meetstation #1
Meetstation 1 is onderdeel van een Davis Vantage Pro 2 weerstation.
Deze sensoren registreren temperatuur, luchtvochtigheid en neerslag.
De temperatuur en luchtvochtigheid sensoren bevinden zich op 150 cm hoogte in een actief geventileerde meetkamer.
De hoeveelheid neerslag die in de conus valt wordt geregistreerd door de neerslag meter. Deze meter is voorzien van een heater waardoor ook winterse neerslag als hagel en sneeuw kan worden gemeten.
De ISS (Integrated Sensor Suite) verstuurt de gevens draadloos naar de Meteobridge Pro

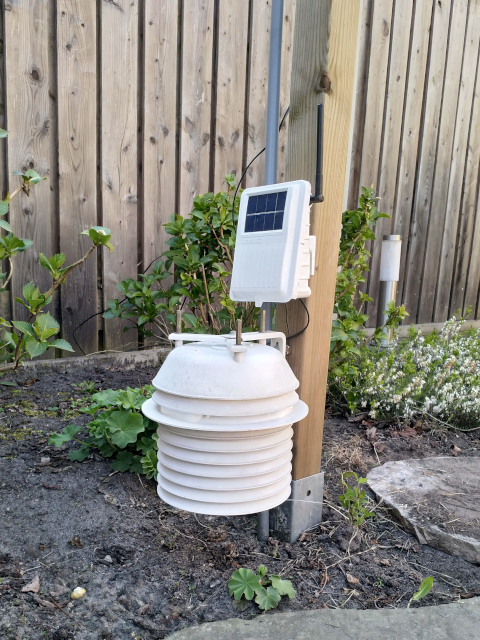

Meetstation #2
Meetstation2 is onderdeel van een 2e Davis Vantage weerstation.
Dit station registreert de temperatuur en luchtvochtigheid op 10 centimeter boven de grond.
Deze sensoren bevinden zich net als meetstation 1 in een actief geventileerde meetkamer.
Dit is de temperatuur op de zogenaamde "klomphoogte". Bij een meting van 0 graden is er dus: "vorst aan de grond".
De ISS (Integrated Sensor Suite) verstuurt de meetgegevens draadloos naar de Meteobridge Pro.
De luchtvochtiheidsgevens van deze sensor worden niet weergegeven op de website.
Meetstation #3

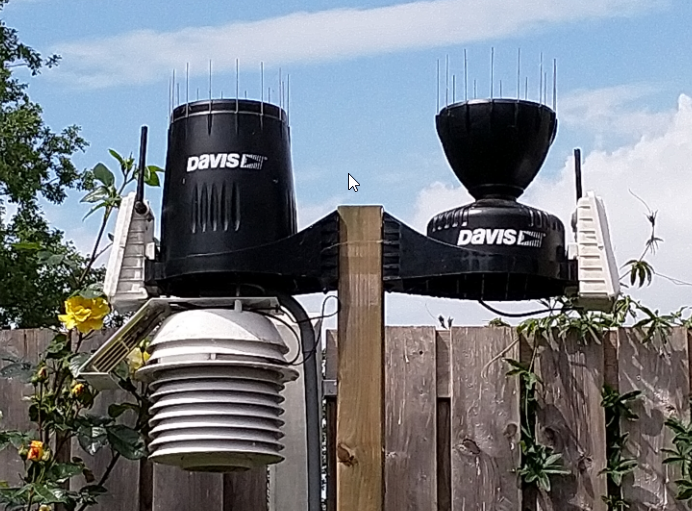

Meetstation 3 (rechts op de foto) registreert alleen neerslag.
Deze neerslagmeter is voorzien van de AeroCone regenconus.
Door de aangepaste vorm zou de nauwkeurigheid van de hoeveelheid neerslag groter moeten zijn, doordat de wind minder invloed op de neerslag kan uitoeffenen.
Deze neerslaggegevens worden d.m.v. een ESP32 verzonden naar de MySQL database. Deze gegevens worden (nog) niet weergegeven op de website.

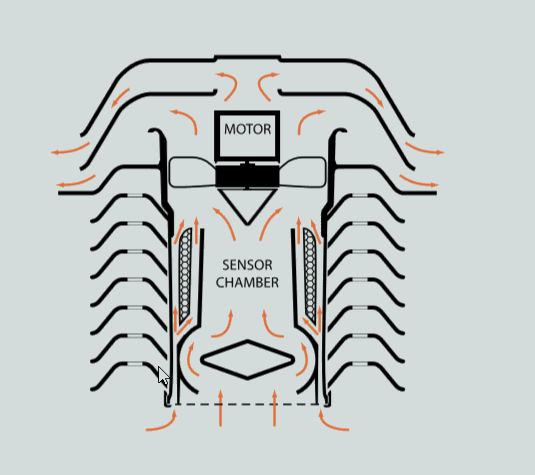

Geventileerde meetkamer
De sensoren van meetstations 1 & 2 bevinden zich in een actief geventileerde meetkamer.
Deze kamers zijn bovenin voorzien van een ventilator, deze ventilator zuigt een constante luchtstroom de kamer in en in deze luchtstroom meten de sensoren.
Deze methode zorgt voor nauwkeuriger metingen, omdat de stralingsinvloeden van de zon hierdoor zo veel mogelijk worden geëlimineerd.
Neerslag meter

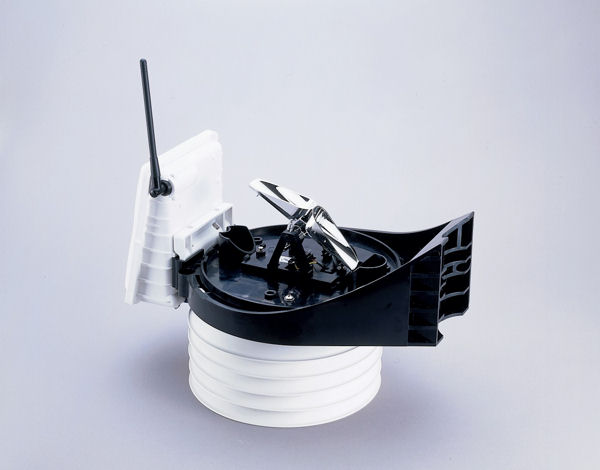

De opgevangen neerslag valt door het gat onderin de conus op een wip/wap mechanisme. Als de ene kant van de wip vol is kiept deze om en wordt de andere kant gevuld.
Het omkiepen van de wip wordt gedetecteerd door een read sensor, deze sensor geeft een signaal aan de Meteobridge Pro dat er weer 0.2mm neerslag gemeten is.

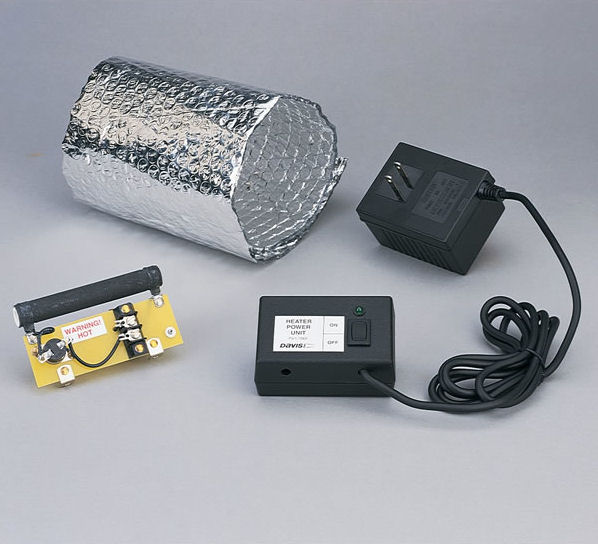

Neerslag meter heater
De binnenkant van de regenconus is voorzien van een metalen folie. Deze folie wordt verwarmt door een heat element in de regenmeter naast de wip/wap.
Als de heater wordt aangezet stijgt de temperatuur in de conus tot bovenhet vriespunt, waardoor (vaste) winterse neerslag zoals sneeuw en hagel in de conus smelt tot water.
De hoeveelheid (smelt)water wordt dan geregisteerd als neerslag.
Anemometer
De anemometer meet de windsnelheid en windrichting.
De maximale windsnelheid die gemeten kan worden is 180 km/h.
De anemometer is gemonteerd aan een paal in de nok van de woning op 9 meter hoogte. Doordat deze ver boven het dak uitsteekt is de invloed van het dak wind geminimaliseerd.
UV meter
De UV sensor meet de hoeveelheid UV straling in de eenheid UV-I.
De maximale straling die deze sensor kan meten is 15 UV-I.
De UV sensor is naast de Solar sensor gemonteerd op een beugel op een plek waar de zon de gehele dag is.
Zonnestralings meter
De Zonnestralings meter (Solar sensor) meet de hoeveelheid zonnestraling in de eenheid W/m2.
De Solar sensor is naast de UV sensor gemonteerd op een beugel op een plek waar de zon de gehele dag is.

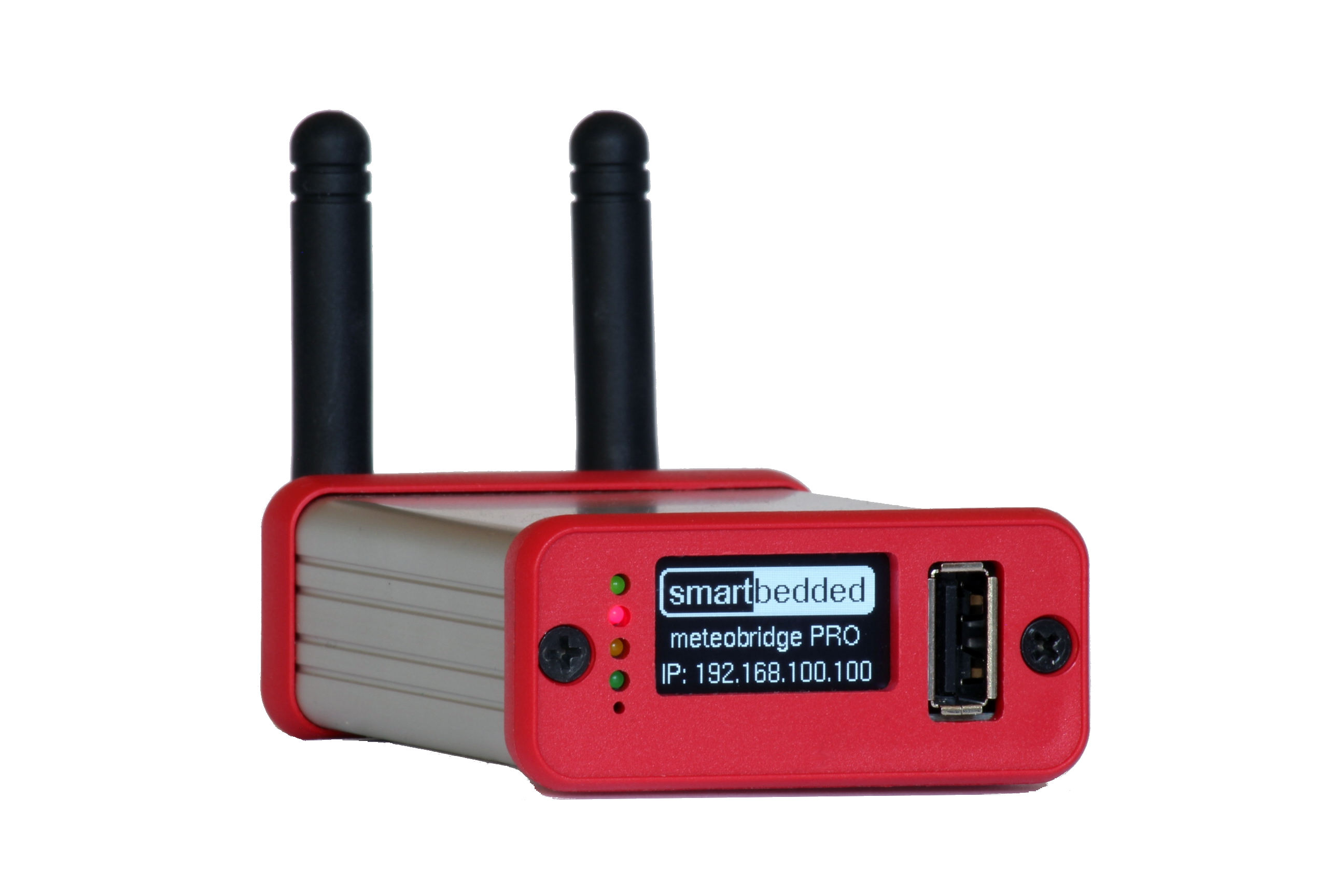

Meteobridge Pro
Deze energiezuinige computer is speciaal ontwikkeld voor het uitlezen van weerstations.
De ingebouwde ontvanger ontvangt draadloos de gegevens van meerdere ISS-stations.
De Meteobridge:
- Stuurt elke 30 seconden weergegevens naar de website.
- Stuurt elke 5 minuten gegevens naar de locale MySQL database op de NAS.
- Stuurt weergegevens naar verzamelsites als Hetweeractueel & Wunderground (zie links pagina).
Synology NAS
Op deze NAS draait de locale MySQL database, de gegevens van de Meteobridge Pro worden hierop opgeslagen als data backup.

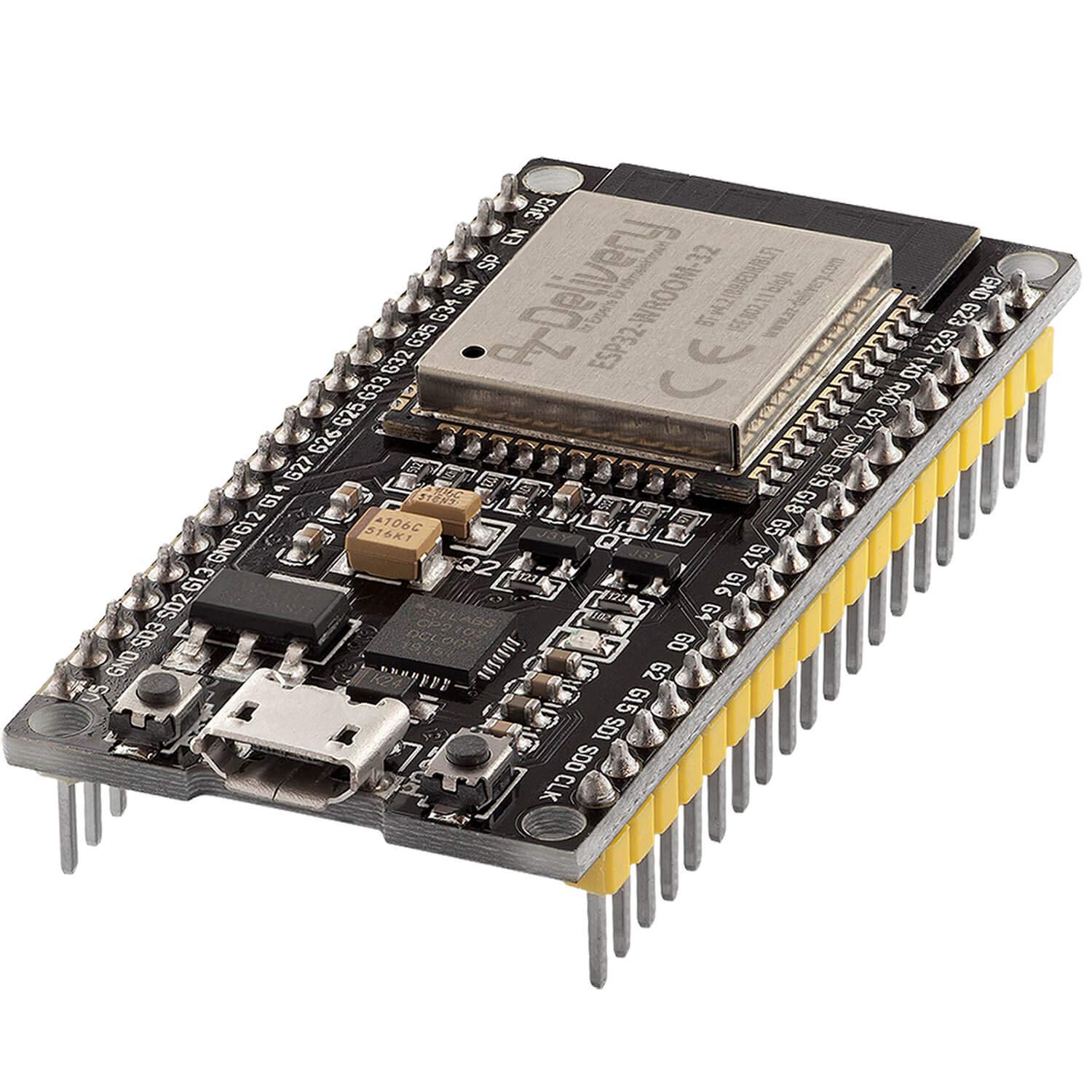

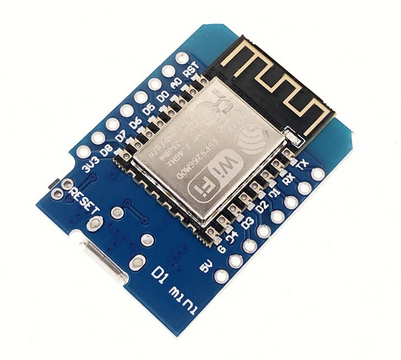

ESP32
Deze ESP32 microcontroller met ingebouwde WIFI draait 24 uur per dag 7 dagen in de week.
De software op deze microcontroller slaat de door de Meteobridge geuploade weerdata op in de MySQL database van de website provider.
Deze online MySQL database bevat alle (vanaf januari 2008) door Weerstation-Emmen gemeten weergegevens.
Deze gegevens wordt door de site opgevraagd om oude weerdata (geschiedenis) en grafieken te kunnen tonen.

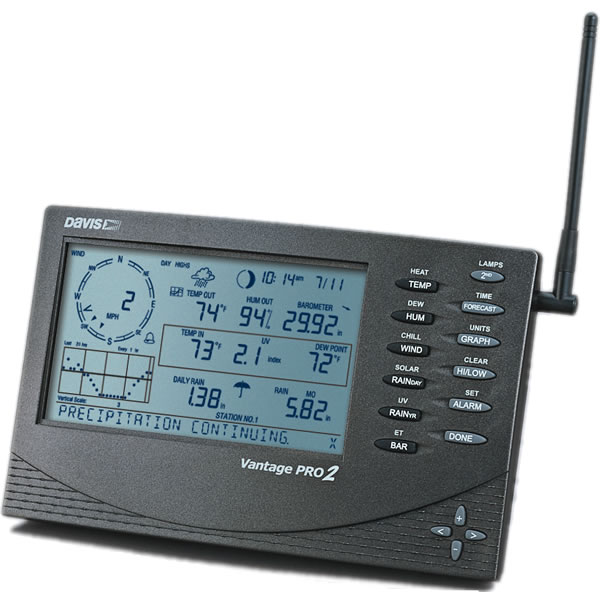

Davis Console
Deze console toont de live gegevens van beide ISS stations.
Deze console is ondereel van de Vantage Pro weerstations en kan van een USB/Ethernet datalogger worden voorzien voor opslaan van de gevevens op b.v. een PC.
De console wordt nu niet meer gebruikt voor dataverwerking omdat deze functie is overgenomen door de Meteobridge Pro

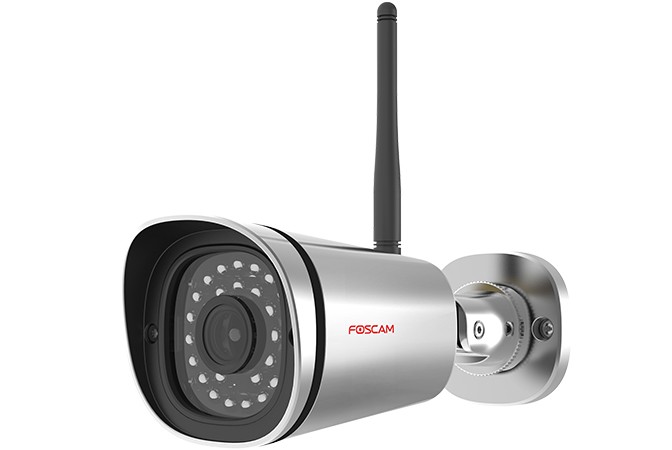

Weercamera
De weercamera toont live de weersomstandigheden. De camera is aan het huis gemonteerd en upload om de 5 minuten een afbeelding naar de website.
De kijkrichting van de camera is naar het zuiden.
Het is de bedoeling deze camera op termijn te vervangen door een "streaming" camera.
